Thước Lái Dầu Trợ Lực Thủy Lực Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Dấu Hiệu Hư Hỏng
Hệ thống lái là một trong những bộ phận quan trọng nhất trên ô tô, quyết định trực tiếp đến khả năng điều khiển và độ an toàn khi vận hành xe. Trong đó, thước lái dầu trợ lực thủy lực (Hydraulic Power Steering Rack) là loại được sử dụng rất phổ biến trên nhiều dòng xe du lịch, SUV và xe tải nhẹ.
Vậy thước lái dầu hoạt động như thế nào? Cấu tạo gồm những bộ phận gì? Khi nào cần kiểm tra hoặc thay thế? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.
Thước Lái Dầu Trợ Lực Thủy Lực Là Gì?
Thước lái dầu trợ lực thủy lực là cơ cấu lái có nhiệm vụ chuyển đổi chuyển động quay của vô lăng thành chuyển động tịnh tiến để điều khiển hướng bánh xe. Đồng thời, hệ thống sử dụng áp suất dầu từ bơm trợ lực để giảm lực đánh lái, giúp người lái điều khiển xe nhẹ nhàng hơn.
Loại thước lái này thường được gọi là thước lái Rack & Pinion trợ lực thủy lực, là một trong những thiết kế phổ biến nhất trên ô tô hiện nay.
Cấu Tạo Của Thước Lái Dầu Trợ Lực Thủy Lực

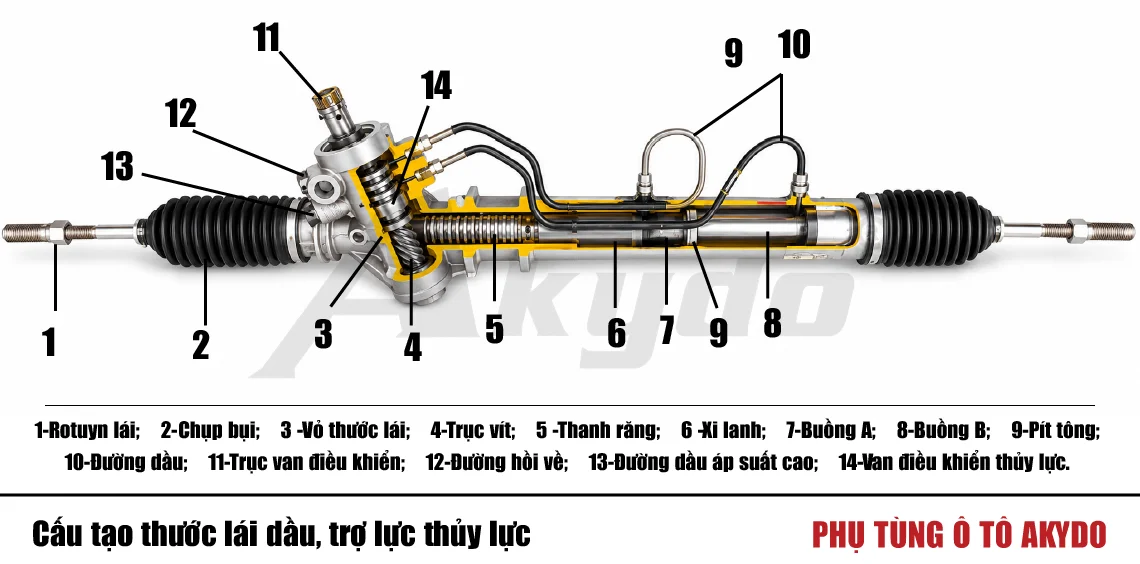

1. Rotuyn Lái
Là bộ phận liên kết giữa thước lái và cơ cấu lái ngoài, truyền chuyển động từ thanh răng tới bánh xe để thay đổi hướng di chuyển.
2. Chụp Bụi
Lớp cao su bảo vệ hai đầu thước lái, ngăn bụi bẩn, nước và tạp chất xâm nhập vào bên trong hệ thống.
3. Vỏ Thước Lái
Là thân chính của cụm thước lái, chứa các chi tiết cơ khí và thủy lực bên trong, đồng thời đảm bảo độ cứng vững cho toàn bộ cơ cấu.
4. Trục Vít (Pinion)
Nhận chuyển động quay từ vô lăng thông qua cột lái và ăn khớp trực tiếp với thanh răng để tạo chuyển động tịnh tiến.
5. Thanh Răng (Rack)
Là thanh thép có răng ăn khớp với trục vít. Khi người lái xoay vô lăng, thanh răng sẽ dịch chuyển sang trái hoặc phải để điều khiển bánh xe.
6. Xi Lanh Trợ Lực
Khoang hình trụ bao quanh thanh răng, nơi dầu trợ lực tạo áp suất để hỗ trợ quá trình đánh lái.
7. Buồng A
Một trong hai khoang làm việc của xi lanh trợ lực. Khi dầu áp suất cao được cấp vào buồng A, piston sẽ dịch chuyển theo một hướng nhất định.
8. Buồng B
Khoang làm việc đối diện với buồng A. Dầu áp suất cao cấp vào buồng B sẽ đẩy piston theo chiều ngược lại.
9. Pít Tông Trợ Lực
Được gắn cố định trên thanh răng và nằm bên trong xi lanh. Pít tông chia xi lanh thành hai buồng A và B, đồng thời chuyển đổi áp suất dầu thành lực hỗ trợ đánh lái.
10. Đường Dầu
Hệ thống ống dẫn dầu bên trong thước lái, dẫn dầu thủy lực giữa van điều khiển và các buồng trợ lực.
11. Trục Van Điều Khiển
Tiếp nhận mô-men xoắn từ vô lăng và tác động đến van điều khiển thủy lực để phân phối dầu theo hướng đánh lái.
12. Đường Hồi Về
Đường dẫn dầu từ thước lái trở về bình chứa sau khi hoàn thành quá trình trợ lực.
13. Đường Dầu Áp Suất Cao
Đường dẫn dầu từ bơm trợ lực đến van điều khiển thủy lực với áp suất cao để tạo lực hỗ trợ đánh lái.
14. Van Điều Khiển Thủy Lực
Là bộ phận quan trọng nhất của hệ thống trợ lực dầu. Van có nhiệm vụ điều hướng dòng dầu áp suất cao vào buồng A hoặc buồng B tùy theo hướng đánh lái của người điều khiển.
Nhờ sự phối hợp giữa trục vít, thanh răng, piston và hệ thống dầu thủy lực, thước lái dầu trợ lực giúp giảm đáng kể lực đánh lái, mang lại cảm giác lái nhẹ nhàng, chính xác và ổn định hơn.
Nguyên Lý Hoạt Động Của Thước Lái Dầu
Quá trình hoạt động của thước lái dầu trợ lực thủy lực diễn ra theo các bước:
Bước 1: Người lái xoay vô lăng.
Bước 2: Trục lái làm quay bánh răng Pinion.
Bước 3: Bánh răng tác động lên thanh răng, tạo chuyển động tịnh tiến.
Bước 4: Van phân phối dầu nhận biết hướng đánh lái và điều hướng dòng dầu áp suất cao.
Bước 5: Áp suất dầu tác động lên piston trợ lực bên trong xi lanh.
Bước 6: Thanh răng dịch chuyển, kéo theo rotuyn lái và làm bánh xe đổi hướng.
Nhờ lực trợ giúp từ dầu thủy lực, người lái không cần dùng quá nhiều sức để xoay vô lăng, đặc biệt khi quay đầu hoặc đỗ xe.
Dấu Hiệu Thước Lái Dầu Bị Hư Hỏng
Sau thời gian dài sử dụng, thước lái có thể bị hao mòn hoặc hư hỏng. Một số dấu hiệu thường gặp gồm:
Vô Lăng Nặng Hơn Bình Thường
Đây là dấu hiệu phổ biến nhất khi hệ thống trợ lực gặp sự cố hoặc thiếu dầu trợ lực.
Xe Bị Lệch Lái
Xe có xu hướng tự kéo về một bên dù vô lăng đang giữ thẳng.
Trả Lái Chậm
Sau khi ôm cua, vô lăng không tự trở về vị trí cân bằng như bình thường.
Có Tiếng Kêu Lục Cục Khi Đánh Lái
Nguyên nhân có thể đến từ thanh răng, rotuyn lái hoặc các chi tiết bên trong bị mòn.
Rò Rỉ Dầu Trợ Lực
Xuất hiện dầu rò rỉ quanh thân thước lái hoặc dưới gầm xe.
Rung Vô Lăng
Thường xảy ra khi hệ thống lái hoặc các chi tiết liên kết đã bị hao mòn.
Nguyên Nhân Khiến Thước Lái Nhanh Hư Hỏng
Một số nguyên nhân phổ biến làm giảm tuổi thọ thước lái:
- Thiếu dầu trợ lực.
- Dầu trợ lực bị bẩn hoặc lẫn nước.
- Giữ vô lăng ở vị trí đánh hết lái quá lâu.
- Chụp bụi bị rách khiến bụi bẩn và nước xâm nhập.
- Rotuyn lái bị mòn hoặc lỏng.
- Xe thường xuyên leo vỉa hè, va chạm mạnh.
- Không kiểm tra và bảo dưỡng định kỳ.
Cách Bảo Dưỡng Thước Lái Dầu Trợ Lực Thủy Lực
Để tăng tuổi thọ thước lái, chủ xe nên:
- Kiểm tra mức dầu trợ lực thường xuyên.
- Thay dầu trợ lực đúng khuyến cáo của nhà sản xuất.
- Kiểm tra chụp bụi và phớt dầu định kỳ.
- Không giữ vô lăng ở vị trí đánh hết lái quá 5 giây.
- Kiểm tra rotuyn lái và góc đặt bánh xe định kỳ.
- Xử lý ngay khi phát hiện dấu hiệu rò rỉ dầu.
Kết Luận
Thước lái dầu trợ lực thủy lực là bộ phận quan trọng giúp xe vận hành ổn định, an toàn và mang lại cảm giác lái nhẹ nhàng hơn. Việc hiểu rõ cấu tạo, nguyên lý hoạt động cũng như các dấu hiệu hư hỏng sẽ giúp chủ xe chủ động bảo dưỡng và phát hiện sự cố sớm, tránh phát sinh những chi phí sửa chữa lớn.
Nếu xe xuất hiện các dấu hiệu như vô lăng nặng, lệch lái, trả lái chậm hoặc rò rỉ dầu trợ lực, hãy kiểm tra hệ thống lái ngay để đảm bảo an toàn khi vận hành.
